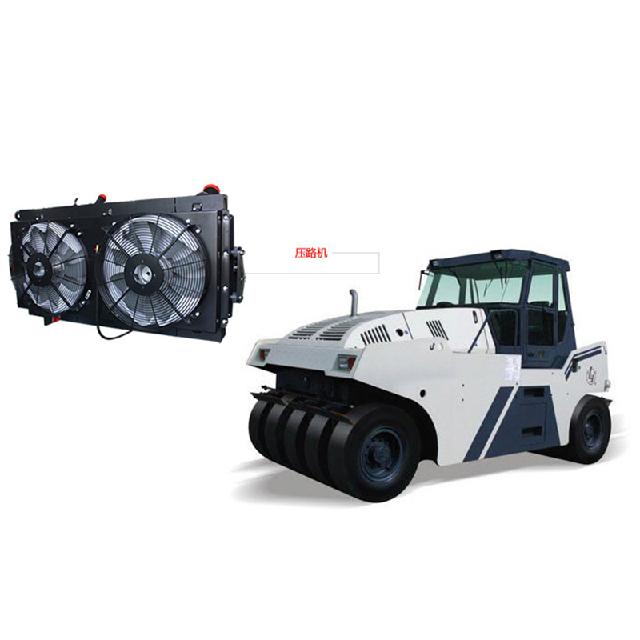

板翅式換熱器是由隔板、翅片和封條朱才組成的芯片單元。根據實際需要設計的版型可以根據流量的大小選用阻力不同的版型。而且換熱器的設置要對降壓有一定的要求，校核是必要的步驟。

　　1、板型選擇

　　板片型式或波紋式應根據換熱場合的實際需要而定。對流量大允許壓降小的情況，應選用阻力小的板型，反之選用阻力大的板型。根據流體壓力和溫度的情況，確定選擇可拆卸式，還是釬焊式。確定板型時不宜選擇單板面積太小的板片，以免板片數量過多，板間流速偏小，傳熱系數過低，對較大的換熱器更應注意這個問題。

　　2、流程和流道的選擇

　　流程指板式換熱器內一種介質同一流動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的方式連接起來，以形成冷、熱介質通道的不同組合。

　　流程組合形式應根據換熱和流體阻力計算，在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而得到好的傳熱效果。因?yàn)樵趥鳠岜砻鎯蓚?cè)對流換熱系數相等或接近時傳熱系數獲得較大值。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。由于“U”形單流程的接管都固定在壓緊板上，拆裝方便。

　　3、壓降校核

　　在板式換熱器的設計選型使，一般對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需重新進行設計選型計算，直到滿足工藝要求為止。

　　為了滿足工藝的要求，我們對于機械設備都有一套既定的標準，無論是在換熱和流體阻力方面的計算還是對于壓降的要求，必定是要控制在規定的范圍內的，這樣才可以使設備能夠進行正常持久的使用。
